1. Komponen
b. 7 Segment
[kembali]

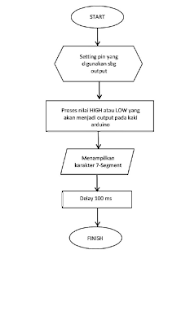

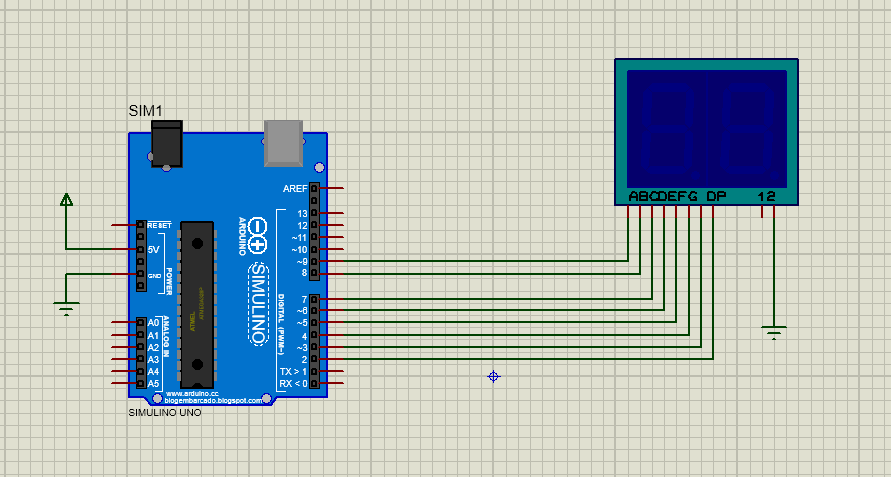

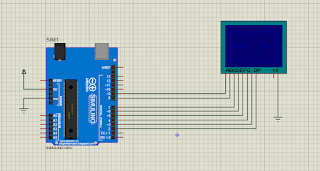

3. Flowchart
[kembali]
4. Listing Program
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{ for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}
void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
}
5. Video
6. Kondisi
a. Pada
listing program, bagaimana cara membentuk angka 4 di 7 segment?
Jawab :
Cara
membentuk angka 4 di 7 segment adalah dengan mengubah low dan hight pada void
loop program arduino yang sebelumnya digunakan pada percobaan 2, yaitu
menjadikan pin 2,3,4,7,8 HIGh dan pin 5,6,9 LOW.
void loop()//Semua kode
dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
}
b. Ubahlah
7 segment pada percobaan 2 menjadi 7 segment commond anoda dan berikan semua
logika high apa yang terjadi?
Jawab :
Pada
saat 7 segment diubah menjadi command anoda dan semua logika high, maka 7
segment tidak akan aktif atau tidak akan menyala karena 7 segment command anoda
akan aktif saat diberikan logika low.
7. Link Download
Download Rangkaian Simulasi [ DOWNLOAD ]
Download Video Praktikum [ DOWNLOAD ]
Download Program Arduino [ DOWNLOAD ]
