Mampu mengetahui dan memahami amplifier kelas B
2 . Dasar Teori [Kembali]
Sinyal input ke amplifier bisa berupa sinyal tunggal,
kemudian sirkuit menyediakan dua tahap output yang berbeda, masing-masing beroperasi
untuk satu-setengah siklus. Jika input dalam bentuk dua sinyal polaritas yang
berlawanan, dua tahap yang serupa dapat digunakan, masing-masing beroperasi
pada siklus alternatif karena sinyal input. Salah satu cara untuk mendapatkan
polaritas atau inversi fasa adalah menggunakan transformator, penguat
transformer yang sangat populer untuk waktu yang lama. Input polaritas
berlawanan dapat dengan mudah diperoleh dengan menggunakan op-amp yang memiliki
dua output berlawanan atau menggunakan beberapa tahap op-amp untuk mendapatkan
dua sinyal polaritas yang berlawanan. Operasi polaritas yang berlawanan juga
dapat dicapai dengan menggunakan input tunggal dan transistor pelengkap (npn
dan pnp, atau nMOS dan pMOS).
Transformer-Couple Push-Pull Circuits
Rangkaian berikut menggunakan transformator input yang
disadap ke tengah untuk menghasilkan sinyal polaritas berlawanan dengan dua
input transistor dan transformator output untuk menggerakkan beban dalam mode
operasi push-pull yang dijelaskan berikutnya.
Selama setengah siklus operasi pertama, transistor Q1
didorong ke konduksi sedangkan transistor Q2 dimatikan. Arus I1 melalui
transformator menghasilkan setengah siklus pertama dari sinyal ke beban. Selama
setengah siklus kedua dari sinyal input, Q2 melakukan sedangkan Q1 tetap, I2
saat ini melalui transformator menghasilkan setengah siklus kedua ke beban.
Sinyal keseluruhan dikembangkan di seluruh beban kemudian bervariasi selama
siklus penuh operasi sinyal.
Complementary-Symmetry Circuits
Dengan menggunakan transistor komplementer (npn dan pnp)
dimungkinkan untuk mendapatkan output siklus penuh pada beban menggunakan
setengah siklus operasi dari masing-masing transistor, seperti yang ditunjukkan
pada Gambar 16.16a.
Transistor npn akan bias menjadi konduksi oleh setengah
siklus sinyal positif, dengan setengah siklus sinyal yang dihasilkan melintasi
beban seperti ditunjukkan pada gambar. Selama setengah siklus sinyal
negatif, transistor pnp bias menjadi konduksi ketika input menjadi negatif,
seperti yang ditunjukkan pada gambar.
Selama siklus lengkap input, siklus lengkap sinyal output
dikembangkan di seluruh beban. Salah satu kelemahan dari rangkaian adalah
perlunya dua pasokan tegangan yang terpisah. Distorsi crossover mengacu pada
fakta bahwa selama crossover sinyal dari positif ke negatif (atau sebaliknya)
ada beberapa nonlinier dalam sinyal output. Ini hasil dari fakta bahwa
rangkaian tidak menyediakan switching yang tepat dari satu transistor mati dan
yang lainnya pada kondisi tegangan nol. Kedua transistor mungkin sebagian tidak
aktif sehingga tegangan output tidak mengikuti
input di sekitar kondisi tegangan nol. Biasing transistor di kelas AB
meningkatkan operasi ini dengan membiasakan kedua transistor untuk hidup selama
lebih dari setengah siklus.
Versi yang lebih praktis dari sirkuit dorong-tarik menggunakan transistor pelengkap ditunjukkan pada gambar berikut.
Perhatikan bahwa beban digerakkan
sebagai output dari emitterfollower sehingga resistansi beban dari beban
disesuaikan dengan resistansi keluaran yang rendah dari sumber penggerak.
Sirkuit ini menggunakan transistor yang terhubung dengan Darlington untuk
memberikan arus keluaran yang lebih tinggi dan resistensi keluaran yang lebih
rendah.
Quasi-Complementary Push-Pull Amplifier
Dalam rangkaian penguat daya
praktis, lebih disukai untuk menggunakan transistor npn untuk kedua perangkat
output arus tinggi. Karena koneksi push-pull memerlukan perangkat pelengkap,
transistor daya tinggi pnp harus digunakan. Cara praktis untuk mendapatkan
operasi pelengkap sambil menggunakan transistor npn yang sama dan cocok untuk
output disediakan oleh sirkuit semu-komplementer, seperti yang ditunjukkan pada
gambar berikut.
Operasi dorong-tarik dicapai dengan
menggunakan transistor pelengkap (Q1 dan Q2) sebelum transistor keluaran npn
yang cocok (Q3 dan Q4). Perhatikan bahwa transistor Q1 dan Q3 membentuk koneksi
Darlington yang menyediakan output dari pengikut emitor-impedansi rendah. Koneksi
transistor Q2 dan Q4 membentuk pasangan umpan balik, yang juga menyediakan
drive impedansi rendah ke beban. Resistor R2 dapat disesuaikan untuk
meminimalkan distorsi crossover dengan menyesuaikan kondisi bias dc. Sinyal
input tunggal yang diterapkan pada tahap push-pull kemudian menghasilkan output
siklus penuh ke beban. Amplifier push-pull quasicomplementary saat ini
merupakan bentuk yang paling populer dari power amplifier.
3 . Alat dan Bahan [Kembali]
Sumber
Tegangan (VCC)
- Resistor
- Kapasitor
- Transistor
- Ground
- Osiloscope

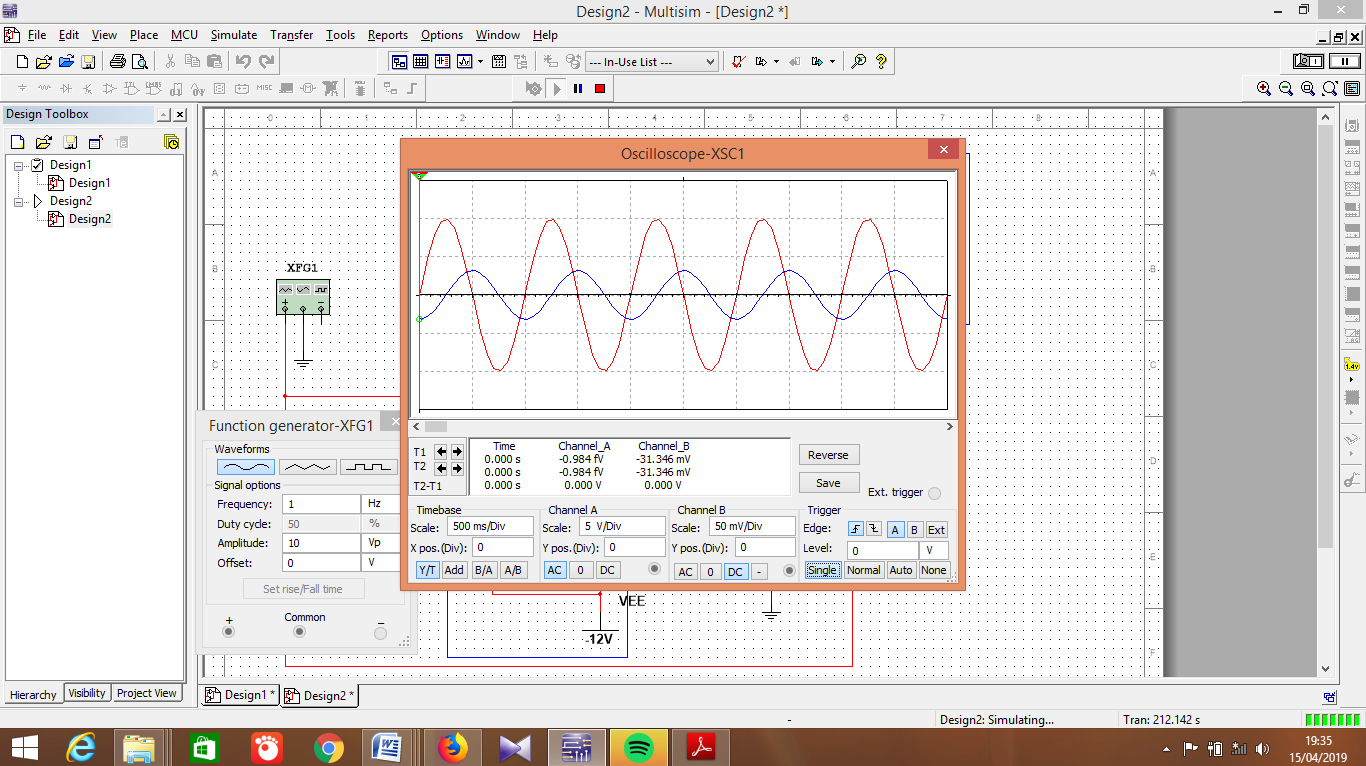

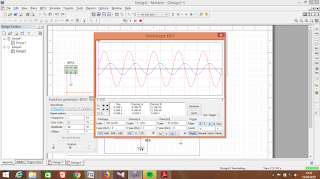

4 . Rangkaian Simulasi [Kembali]
5 . Video [Kembali]
6 . Link Download [Kembali]
Download Materi klik di sini
Download Video klik di sini
