1. Jurnal
2. Hardware

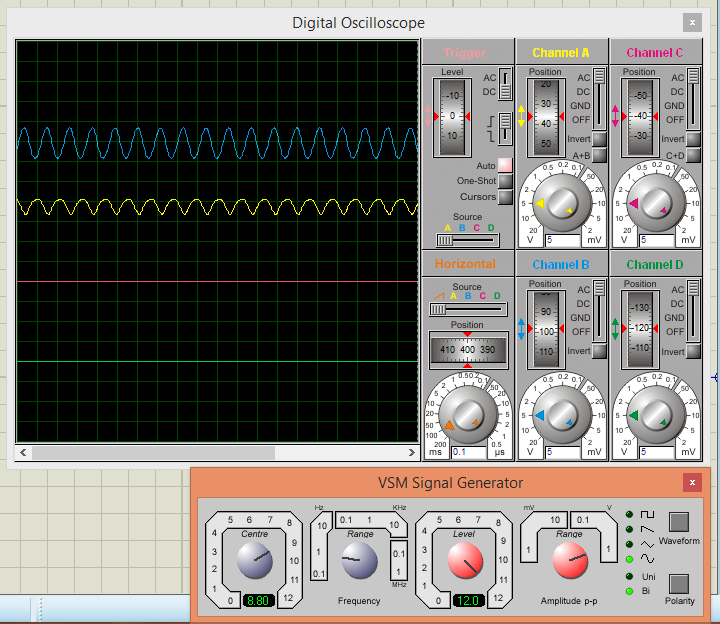

a. Rangkaian Clamper Positif
Rangkaian sebelum dijalankan
Rangkaian setelah dijalankan
Rangkaian sebelum dijalankan
Rangkaian setelah dijalankan
[kembali]
3. Video Praktikum
a. Rangkaian Clamper Positif
b. Rangkaian Clamper Negatif
[kembali]
4. Analisa
1. Jelaskan
prinsip kerja clamper positif (+) dan negatif (-)
Jawab :
Clamper positif
Ketika gelombang input yang masuk
merupakan setengah gelombang positif yang akan melewati kapasitor 100nF, kapasitor
100nf dan dioda, pada dioda akan menerima tegangan balik (reverse bias)
dikarenakan arus masuk dari katoda menuju anoda dioda. Ketika dioda
mengalami reverse bias ini, resistansi pada dioda akan sangat besar, sehingga hambatan yang
dimiliki dioda lebih besar dibandingkan pada resistor 100k. Arus tidak
dapat mengalir ke dioda, sehingga arus dikembalikan menuju kapasitor, akibatnya
kapasitor melakukan pengisian.
Kemudian ketika
setengah gelombang negatif yang masuk, maka dioda akan mengalami forward bias,
sehingga resistansi pada dioda akan sangat kecil. Karena resistansi pada dioda
ini kecil, maka arus akan mengalis ke dioda. Pada kapasitor, karena tegangan
yang masuk berlawanan dengan kutub kapasitor tersebut, maka tegangan pada kapasitor
akan dibuang dan akan menuju ke dioda. Dioda terhubung secara paralel dengan
resistor R1, maka tegangannya sama yaitu tegangan yang berasal dari Vin dan
juga tegangan yang berasal dari keluaran kapasitor, hal ini yang menyebabkan
gelombangnya seperti bergeser ke arah positif.
Clamper negatif
Ketika gelombang
input yang masuk merupakan setengah gelombang negatif yang akan melewati
percabangan antara diode dan resistor 100k ohm, pada dioda terjadi reverse bias
dikarenakan arus masuk dari katoda menuju anoda dioda. Ketika hal ini terjadi maka resistansi
pada dioda sangat besar, arus tidak dapat melalui dioda dan akan dikembalikan
ke kapasitor sehingga terjadi pengisian kapasitor.
Kemudian ketika setengah gelombang positif yang akan melewati kapasitor
100nF, kapasitor 100nF menyimpan
tegangan sebesar tegangan sumber. Arus menuju ke percabangan antara dioda
dan resistor. Pada dioda akan mengalami forward bias dikarenakan arus masuk
dari anoda menuju katoda. Ketika hal ini terjadi maka resistansi dari dioda akan sangat kecil,
sehingga arus akan mengalir ke dioda dan ke R1. Sehingga tegangan pada R1
merupakan tegangan yang berasal dari sumber dan juga tegangan yang berasal dari
penyimpanan kapasitor. Hal ini yang menyebabkan gelombangnya seperti bergeser
ke arah negatif.
2. Apa
yang mempengaruhi sinyal hasil keluaran dari rangkaian clamper dan jelaskan
kenapa
Jawab :
a.
Kapasitor
Adanya kapasitor menyebabkan terjadinya pergeseran
gelombang output. Ketika dioda berada pada kondisi reverse bias, maka kapasitor
akan melakukan pengisian, sehingga ketika dioda pada kondisi forward bias, maka
tegangan yang tersimpan pada kapasitor ini akan dilepaskan, meyebabkan
terjadinya pergeseran pada gelomang output.
b. Dioda
Dengan adanya dioda maka sinyal input AC akan
disearahkan menjadi sinyal DC pada saat dioda mengalami forward bias. Hal ini
dapat dilihat pada sinyal outputnya dimana akan ada bagian sinyal yang
berbentuk garis lurus.
c.
Resistor
Pada
resistor, besar nilai dari RC harus benar
sehingga konstanta waktu dari RC cukup besar untuk menjamin bahwa tegangan pada
kapasitor tidak turun secara signifikan selama dioda tidak menghantarkan
(reverse bias) . Waktu konstanta merupakan waktu pengisian kapasitor, sehingga
besarnya nilai RC berpengaruh terhadap pergeseran sinyal yang terjadi
terhadap output rangkaian.
5. Link Download
Download Rangkaian Simulasi Clamper Positif [ DOWNLOAD ]
Download Rangkaian Simulasi Clamper Negatif [ DOWNLOAD ]
Download Video Praktikum Clamper Positif [ DOWNLOAD ]
Download Video Praktikum Clamper Negatif [ DOWNLOAD ]
Download HTML [ DOWNLOAD ]
