LAPORAN AKHIR 2 (MODUL 2)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen

a. Arduino (Simulino)

Gambar 1. Arduino (Simulino)

b. LM35

Gambar 2. LM35

c. LCD

Gambar 3. LCD

d. Ground

Gambar 4. Ground

[kembali]

2. Rangkaian Simulasi



Gambar 5. Rangkaian Simulasi

[kembali]

3. Flowchart

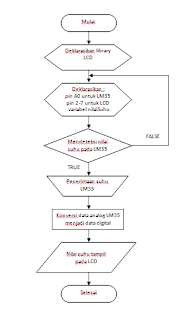

Gambar 6. Flowchart

[kembali]

4. Listing Program

#include <LiquidCrystal.h>      //Deklarasi library LCD

#define LM35 A0                      //Deklarasi pin A0 untuk LM35

LiquidCrystal lcd(2,3,4,5,6,7);  //Deklarasi pin 2-7 untuk LCD

int nilaiSuhu;                              //Deklarasi variabel nilaiSuhu

void setup() {                             //Semua kode dalam fungsi ini dieksekusi sekali

pinMode(A0, INPUT);              //Deklarasi pin A0 sebagai OUTPUT

lcd.begin(16,2);                         //Dimensi LCD yang digunakan

}

void loop()                                 //Semua kode dalam fungsi ini dieksekusi berulang

{



nilaiSuhu=((5*analogRead(LM35)*100.00)/1024/3); //Mencari nilai Suhu

lcd.clear();                                  //Menghapus layar LCD

lcd.setCursor(0,0);                      //Menentukan posisi kursor pada awal penulisan

lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD

lcd.setCursor(0,1);                      //Menentukan posisi kursor pada awal penulisan

lcd.print(nilaiSuhu);                    //Menampilkan nilaiSuhu pada LCD

delay(100);                                  //Waktu delay 100 ms setelah dieksekusi

}

[kembali]

5. Video

[kembali]

6. Kondisi

1.    Bagaimana peran ADC pada percobaan ini?

Jawab :

ADC (Analog to Digital Converter) adalah perangkat elektronik yang berfungsi untuk mengubah sinyal analog menjadi sinyal digital. Pada percobaan ini, ADC berfungsi untuk mengubah data analog hasil pembacaan sensor suhu LM35 menjadi data digital yang akan ditampilkan pada LCD. Output sinyal digital dari ADC tergantung pada tegangan input yang diterima oleh ADC.

2.    Apakah pengukuran LM35 akurat? Jelaskan

Jawab :

Pengukuran pada LM35 merupakan akurat. LM35 merupakan sensor elektronika yang dapat mengubah besaran suhu menjadi tegangan listrik. Keakuratan yang dimiliki sensor LM35 yang sangat tinggi dan mudah untuk dirancang dibandingkan dengan sensor-sensor suhu yang lain. LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga mengurangi kesalahan pada pengukuran. Keakuratan LM35 dapat dilihat pada display LCD yang telah dihubungkan dengan arduino pada rangkaian pecobaan yaitu pada LCD menampilkan angka yang sama dengan suhu pada LM35.

[kembali]

7. Link Download

Download Rangkaian Simulasi  [ DOWNLOAD ]
Download Video Praktikum [ DOWNLOAD ]
Download Program Arduino [ DOWNLOAD ]

Download HTML [ DOWNLOAD ]

[kembali]
